Timer 总体特性
在 Stellaris 系列 ARM 内部通常集成有 2～4 个通用定时器模块（General-Purpose Timer
Module，GPTM），分别称为 Timer0、Timer1、Timer2 和 Timer3。它们的用法是相同的：每 个 Timer 模块都可以配置为一个 32 位定时器或一个 32 位 RTC 定时器；也可以拆分为两个16 位的定时/计数器 TimerA 和 TimerB，它们可以被配置为独立运行的定时器、事件计数器或 PWM。
Timer 模块具有非常丰富的功能：
32 位定时器模式：
可编程单次触发（one-shot）定时器
可编程周期（periodic）定时器
实时时钟 RTC（Real Time Clock） 软件可控的事件暂停（用于单步调试时暂停计数，RTC 模式除外）
16 位定时器模式：
带 8 位预分频器的通用定时器功能
可编程单次触发（one-shot）定时器
可编程周期（periodic）定时器
软件可控的事件暂停
16 位输入捕获模式：
输入边沿计数捕获
输入边沿定时捕获
16 位 PWM 模式：
用法简单的 PWM（Pulse-Width Modulation，脉宽调制）模式
可通过软件实现 PWM 信号周期、占空比、输出反相等的控制
Timer 功能概述
Timer 模块的功能在总体上可以分成 32 位模式和 16 位模式两大类。在 32 位模式下，TimerA 和 TimerB 被连在一起形成一个完整的 32 位计数器，对 Timer 的各项操作，如装载
初值、运行控制、中断控制等，都用对 TimerA 的操作作为总体上的 32 位控制，而对 TimerB的操作无任何效果。在 16 位模式下，对 TimerA 的操作仅对 TimerA 有效，对 TimerB 的操作仅对 TimerB 有效，即对两者的操控是完全独立进行的。
每一个 Timer 模块对应两个 CCP 管脚。CCP 是“Capture Compare PWM”的缩写，意为“捕获/比较/脉宽调制”。在 32 位单次触发和周期定时模式下，CCP 功能无效（与之复用的 GPIO 管脚功能仍然正常）。在 32 位 RTC 模式下，偶数 CCP 管脚（CCP0、CCP2、CCP4等）作为 RTC 时钟源的输入，而奇数 CCP 管脚（CCP1、CCP3、CCP5 等）无效。在 16 位模式下，计数捕获、定时捕获、PWM 功能都会用到 CCP 管脚，对应关系是：Timer0A 对应CCP0、Timer0B 对应 CCP1，Timer1A 对应 CCP2、Timer1B 对应 CCP3，依此类推。
32 位单次触发/周期定时器
在这两种模式中，Timer 都被配置成一个 32 位的递减计数器，用法类似，只是单次触
发模式只能定时一次，如果需要再次定时则必须重新配置，而周期模式则可以周而复始地定
时，除非被关闭。在计数到 0x00000000 时，可以在软件的控制下触发中断或输出一个内部
的单时钟周期脉冲信号，该信号可以用来触发 ADC 采样。
32 位 RTC 定时器
在该模式中，Timer 被配置成一个 32 位的递增计数器。
RTC 功能的时钟源来自偶数 CCP 管脚的输入。在 LM3S101/102 里，RTC 时钟信号从专
门的“32KHz”管脚输入。输入的时钟频率应当为精准的 32.768KHz，在芯片内部有一个
RTC 专用的预分频器，固定为 32768 分频。因此最终输入到 RTC 计数器的时钟频率正好是1Hz，即每过 1 秒钟 RTC 计数器增 1。RTC计数器从 0x00000000 开始计满需要 232秒，这是个极长的时间，有 136 年！因此RTC真正的用法是：初始化后不需要更改配置（调整时间或日期时例外），只需要修改匹配寄存器的值，而且要保证匹配值总是超前于当前计数值。每次匹配时可产生中断（如果中断已被使能），据此可以计算出当前的年月日、时分秒以及星期。在中断服务函数里应当重新设置匹配值，并且匹配值仍要超前于当前的计数值。
注意：在实际应用当中一般不会真正采用 Timer 模块的 RTC 功能来实现一个低功耗万
年历系统，因为芯片一旦出现复位或断电的情况就会清除 RTC 计数值。取而代之的是冬眠
模块（Hibernation Module）的 RTC 功能，由于采用了后备电池，因此不怕复位和 VDD 断
电，并且功耗很低。
16 位单次触发/周期定时器
一个 32 位的 Timer 可以被拆分为两个单独运行的 16 位定时/计数器，每一个都可以被
配置成带 8 位预分频（可选功能）的 16 位递减计数器。如果使用 8 位预分频功能，则相当
于24位定时器。具体用法跟32位单次触发/周期定时模式类似，不同的是对TimerA和TimerB
的操作是分别独立进行的。
16 位输入边沿计数捕获
在该模式中，TimerA 或 TimerB 被配置为能够捕获外部输入脉冲边沿事件的递减计数
器。共有 3 种边沿事件类型：正边沿、负边沿、双边沿。
该模式的工作过程是：设置装载值，并预设一个匹配值（应当小于装载值）；计数使能
后，在特定的 CCP 管脚每输入 1 个脉冲（正边沿、负边沿或双边沿有效），计数值就减 1；
当计数值与匹配值相等时停止运行并触发中断（如果中断已被使能）。如果需要再次捕获外
部脉冲，则要重新进行配置。
16 位输入边沿定时捕获
在该模式中，TimerA 或 TimerB 被配置为自由运行的 16 位递减计数器，允许在输入信
号的上升沿或下降沿捕获事件。
该模式的工作过程是：设置装载值（默认为 0xFFFF）、捕获边沿类型；计数器被使能后
开始自由运行，从装载值开始递减计数，计数到 0 时重装初值，继续计数；如果从 CCP 管
脚上出现有效的输入脉冲边沿事件，则当前计数值被自动复制到一个特定的寄存器里，该值
会一直保存不变，直至遇到下一个有效输入边沿时被刷新。为了能够及时读取捕获到的计数
值，应当使能边沿事件捕获中断，并在中断服务函数里读取。
16 位 PWM
Timer 模块还可以用来产生简单的 PWM 信号。在 Stellaris 系列 ARM 众多型号当中，
对于片内未集成专用 PWM 模块的，可以利用 Timer 模块的 16 位 PWM 功能来产生 PWM 信号，只不过功能较为简单。对于片内已集成专用 PWM 模块的，但仍然不够用时，则可以从Timer 模块借用。
在 PWM 模式中，TimerA 或 TimerB 被配置为 16 位的递减计数器，通过设置适当的装
载值（决定 PWM 周期）和匹配值（决定 PWM 占空比）来自动地产生 PWM 方波信号从相
应的 CCP 管脚输出。在软件上，还可以控制输出反相，参见函数 TimerControlLevel( )。
源码main函数
#include "systemInit.h"
#include <timer.h>
void Time_Init( void ) {
SysCtlPeriEnable(SYSCTL_PERIPH_TIMER0); // 使能Timer模块
TimerConfigure(TIMER0_BASE, TIMER_CFG_16_BIT_PAIR | // 配置Timer为16位周期定时器
TIMER_CFG_A_PERIODIC);
TimerPrescaleSet(TIMER0_BASE, TIMER_A, 99); // 预先进行100分频
TimerLoadSet(TIMER0_BASE, TIMER_A, 30000); // 设置Timer初值，定时500ms
TimerIntEnable(TIMER0_BASE, TIMER_TIMA_TIMEOUT); // 使能Timer超时中断
IntEnable(INT_TIMER0A); // 使能Timer中断
IntMasterEnable(); // 使能处理器中断
TimerEnable(TIMER0_BASE, TIMER_A); // 使能Timer计数
}
// 主函数（程序入口）
int main(void){
jtagWait(); // 防止JTAG失效，重要！
clockInit(); // 时钟初始化：晶振，6MHz
Time_Init();
while(1){
}
}
// 定时器的中断服务函数
void Timer0A_ISR(void)
{
unsigned long ulStatus;
ulStatus = TimerIntStatus(TIMER0_BASE, true); // 读取中断状态
TimerIntClear(TIMER0_BASE, ulStatus); // 清除中断状态，重要！
if (ulStatus & TIMER_TIMA_TIMEOUT) // 如果是Timer超时中断
{
}
}

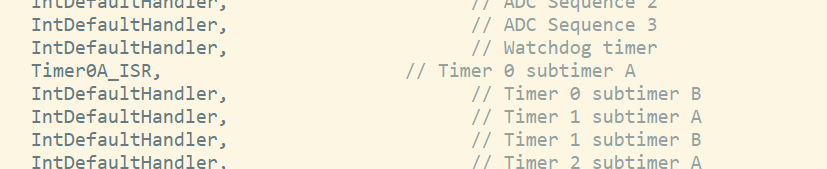

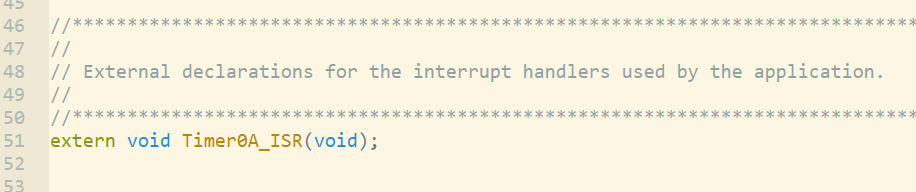

startup_ewarm.c
这些是要改的部分。
具体的就不讲解了，地址后期会附上。
