嵌入式——1138纯净版代码(12864液晶)


这些是我自己常用的代码,比官方的要简洁些,主要是自用,还有相关模块,使用代码。

具体文件可以去我github上下载。
在这里插入图片描述

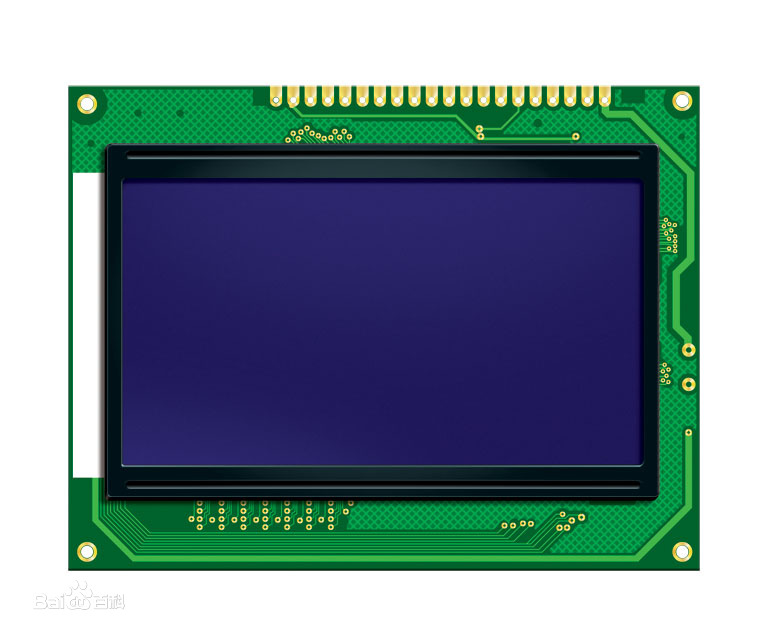

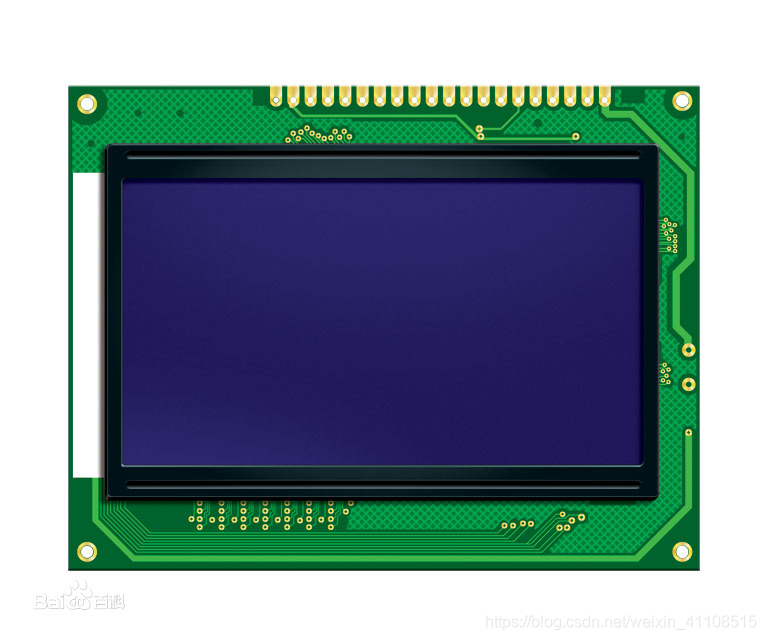

就是这款。

lcd12864简介

  带中文字库的128X64是一种具有4位/8位并行、2线或3线串行多种接口方式,内部含有国标一级、二级简体中文字库的点阵图形液晶显示模块;其显示分辨率为128×64,内置8192个1616点汉字,和128个168点ASCII字符集。利用该模块灵活的接口方式和简单、方便的操作指令,可构成全中文人机交互图形界面。可以显示8×4行16×16点阵的汉字。也可完成图形显示。低电压低功耗是其又一显著特点。由该模块构成的液晶显示方案与同类型的图形点阵液晶显示模块相比,不论硬件电路结构或显示程序都要简洁得多,且该模块的价格也略低于相同点阵的图形液晶模块。

源码main函数

#include  "lcd_driver.H"
#include  "SoftI2C.h"
#include  <hw_types.h>
#include  <hw_memmap.h>
#include  <sysctl.h>
#include  <gpio.h>
#include  <stdio.h>
#include  "LM3S1138_PinMap.H"

// 将较长的标识符定义为较短的形式
#define  SysCtlPeriEnable       SysCtlPeripheralEnable
#define  SysCtlPeriDisable      SysCtlPeripheralDisable
#define  GPIOPinTypeIn          GPIOPinTypeGPIOInput
#define  GPIOPinTypeOut         GPIOPinTypeGPIOOutput
#define  GPIOPinTypeOD          GPIOPinTypeGPIOOutputOD

//  定义KEY
#define  KEY_PERIPH             SYSCTL_PERIPH_GPIOG
#define  KEY_PORT               GPIO_PORTG_BASE
#define  KEY_PIN                GPIO_PIN_5

//  防止JTAG失效
void  JTAG_Wait(void){
    SysCtlPeriEnable(KEY_PERIPH);                               //  使能KEY所在的GPIO端口
    GPIOPinTypeIn(KEY_PORT , KEY_PIN);                          //  设置KEY所在管脚为输入
    if ( GPIOPinRead(KEY_PORT , KEY_PIN)  ==  0x00 ){           //  如果复位时按下KEY,则进入
        while(1);                                               //  死循环,以等待JTAG连接
    }
    SysCtlPeriDisable(KEY_PERIPH);                              //  禁止KEY所在的GPIO端口
}


//  定义全局的系统时钟变量
unsigned long  TheSysClock  =  12000000UL;


//  延时
//=============================================================================================
//*** 函    数:Delay()\'''
//*** 功    能:延时
//*** 参    数: x     延时的时间
//============================================================================================
void  Delay(unsigned long x){
    unsigned long DelayValue = 0;
    for (DelayValue = 0; DelayValue < x; DelayValue++);
}

//  系统初始化
void  SystemInit(void){/*
    SysCtlLDOSet(SYSCTL_LDO_2_50V);                             //  设置LDO输出电压

    SysCtlClockSet(SYSCTL_USE_OSC |                             //  系统时钟设置,采用主振荡器
                   SYSCTL_OSC_MAIN |
                   SYSCTL_XTAL_6MHZ |
                   SYSCTL_SYSDIV_1);

    SysCtlLDOSet(SYSCTL_LDO_2_75V);                             //  配置PLL前须将LDO电压设置为2.75V
*/
    SysCtlClockSet(SYSCTL_USE_PLL |                             //  系统时钟设置,采用PLL
                   SYSCTL_OSC_MAIN |                            //  主振荡器
                   SYSCTL_XTAL_6MHZ |                           //  外接6MHz晶振
                   SYSCTL_SYSDIV_4);                            //  分频结果为20MHz

    TheSysClock  =  SysCtlClockGet();                           //  获取系统时钟,单位:Hz
}

int  main(void){
     JTAG_Wait();                                                //  防止JTAG失效,重要!
     SystemInit();
     init_lcd();
     I2C_Init();

     while(1){
        zlg_disp();
     }
}


lcd_driver.c

//  包含必要的头文件
//  包含必要的头文件
#include  "lcd_driver.h"

#include  <hw_types.h>
#include  <hw_memmap.h>
#include  <hw_sysctl.h>
#include  <hw_gpio.h>
#include  <hw_adc.h>
#include  <sysctl.h>
#include  <gpio.h>
#include  <adc.h>
#include  <stdio.h>


// 将较长的标识符定义为较短的形式
#define  SysCtlPeriEnable       SysCtlPeripheralEnable
#define  SysCtlPeriDisable      SysCtlPeripheralDisable
#define  GPIOPinTypeIn          GPIOPinTypeGPIOInput
#define  GPIOPinTypeOut         GPIOPinTypeGPIOOutput
#define  GPIOPinTypeOD          GPIOPinTypeGPIOOutputOD


#define  LCD_PORT               GPIO_PORTF_BASE
#define  CS                     GPIO_PIN_1
#define  SDAT                   GPIO_PIN_2
#define  SCLK                   GPIO_PIN_3

unsigned char pos[4]={0x80,0x90,0x88,0x98};
unsigned char data[4][16];
unsigned int gui_disp_buf[8][64]={0};//建立缓冲区域

const unsigned char ascii_tab[]={"0123456789ABCDEF"};

unsigned char line_sign=0;

extern float fTemp;
extern void  Delay(unsigned long x);

//============================================================================================
//*** 函    数: sdelay()
//*** 功    能:延时函数
//*** 参    数: 延时计数数据
//============================================================================================
void sdelay(unsigned long x)
{
    while(x--);
}

//============================================================================================
//*** 函    数:send_data()
//*** 功    能:液晶串行移位数据
//*** 参    数: data   串行移位的数据
//============================================================================================
void send_data(unsigned char data)     //8位为待送数据
{
    unsigned char i=8,data1;
    while (i--)
    {
    data1=data & 0x80;    //看一下d7是高是低
        if (data1)            //是高的话送出1
        {
            GPIOPinWrite(LCD_PORT , SDAT , 0xff);
        sdelay(400);
    }
    else                  //否则的话送出0
    {
            GPIOPinWrite(LCD_PORT , SDAT , 0x00);
        sdelay(400);                         //不读忙线,但要等到不忙为止。
    }
    GPIOPinWrite(LCD_PORT , SCLK , 0xff);    //sclk=1
        sdelay(400) ;
    GPIOPinWrite(LCD_PORT , SCLK , 0x00);    //sclk=0
    sdelay(400) ;
    data=data<<1;
    }
}
//============================================================================================
//*** 函    数:write_data()
//*** 功    能: 写数据
//*** 参    数: data   RW=1,RS=1时传送的数据指令
//============================================================================================
void write_data(unsigned char data)              //八位是待写入数据
{
     unsigned char data1=0xfa,data2,data3;   //data2中存放高4位数据,data3中存放低4位数据

     GPIOPinWrite(LCD_PORT , CS , 0xff);     //cs=1
     sdelay(400);
     data2=data & 0xf0;                        //取高4位数据
     data3=(data & 0x0f)<<4;                    //取低4位数据
     send_data(data1);
     send_data(data2);
     send_data(data3);
     GPIOPinWrite(LCD_PORT , CS , 0x00);     //cs=0
     sdelay(400);
}
//============================================================================================
//*** 函    数:write_comm()
//*** 功    能: 写命令
//*** 参    数: data   RW=0,RS=0时传送的命今指令
//============================================================================================
void write_comm(unsigned char data)                //低八位是待写入数据
{
     unsigned char data1=0xf8,data2,data3;   //data2中存放高4位数据,data3中存放低4位数据

     GPIOPinWrite(LCD_PORT , CS , 0xff);     //cs=1
     sdelay(400);
     data2=data & 0xf0;                        //取高4位数据
     data3=(data & 0x0f)<<4;                    //取低4位数据
     send_data(data1);
     send_data(data2);
     send_data(data3);
     GPIOPinWrite(LCD_PORT , CS , 0x00);     //cs=0
     sdelay(400);
}

//============================================================================================
//*** 函    数:init_lcd()
//*** 功    能: LCM初始化
//*** 参    数: 无
//============================================================================================
void init_lcd(void)
{
      SysCtlPeriEnable(SYSCTL_PERIPH_GPIOF);          //  使能GPIOF端口
      GPIOPinTypeOut(LCD_PORT , CS);           //  设置PF1为输出类型
      GPIOPinTypeOut(LCD_PORT , SDAT);         //  设置PF2为输出类型
      GPIOPinTypeOut(LCD_PORT , SCLK);         //  设置PF3为输出类型


      GPIOPinWrite(LCD_PORT , CS , 0x00);      //CS=0
      GPIOPinWrite(LCD_PORT , SDAT , 0x00);    //SDAT=0
      GPIOPinWrite(LCD_PORT , SCLK , 0x00);    //SCLK=0


      write_comm(0x30);            //基本指令集

      write_comm(0x01);            //清除显示屏幕,把DDRAM位址计数器调整为"00H"
      sdelay(40000);
      write_comm(0x03);            //把DDRAM位址计数器调整为"00H",游标回原点,该功能不影响显示DDRAM
      sdelay(40000);
      write_comm(0x06);            //光标右移
      sdelay(4000);
      write_comm(0x0c);            //显示屏打开
      sdelay(4000);

}
//============================================================================================
//*** 函    数:screen()
//*** 功    能: 全屏显示
//*** 参    数: data   基本指令集下要显示一维数组
//============================================================================================
void screen(unsigned char data[])
{
      unsigned char i,j;

      for (i=0;i<4;i++)
      {
          switch(i)
          {
              case 0:
                  write_comm(0x80);    //设定DDRAM第一行,第一列
                  break;
              case 1:
                  write_comm(0x90);    //设定DDRAM第二行,第一列
                  break;
              case 2:
                  write_comm(0x88);    //设定DDRAM第三行,第一列
                  break;
              case 3:
                  write_comm(0x98);    //设定DDRAM第四行,第一列
                  break;
          }
          for(j=0;j<16;j++)
          write_data(data[i*16+j]);
      }
}

//============================================================================================
//*** 函    数:disp_line(unsigned char line,unsigned char data[])
//*** 功    能: 写一行数据
//*** 参    数: line   行(0~3)
//*** 参    数: data   基本指令集下要显示一维数组(16字节)
//============================================================================================
void disp_line(unsigned char line,unsigned char data[])
{
     unsigned char j;

     switch(line)
     {
             case 0:
             write_comm(0x80);    //设定DDRAM第一行,第一列
         break;
         case 1:
         write_comm(0x90);    //设定DDRAM第二行,第一列
             break;
         case 2:
         write_comm(0x88);    //设定DDRAM第三行,第一列
             break;
         case 3:
             write_comm(0x98);    //设定DDRAM第四行,第一列
             break;
     }
     for(j=0;j<16;j++)
     write_data(data[j]);
     write_comm(0xa0);
}


//============================================================================================
//*** 函    数:GUI_ClearSCR()
//*** 功    能: 清屏(扩充指令集下)
//*** 参    数: mode:  模式
//                   0:基本指令集
//                   1:扩充指令集
//============================================================================================
void GUI_ClearSCR(char mode)
{
    unsigned char x,y;
    unsigned char i,j;
    switch(mode)
    {
        case 0:
                write_comm(0x32);  //基本指令集
                write_comm(0x01);  //清除屏幕
                break;
        case 1:
                write_comm(0x36);  //扩充指令集
                for(i=0;i<8;i++)   //填写缓冲区域
                {
                    for(j=0;j<64;j++)
                    gui_disp_buf[i][j]=0x00;
                }
                x=0x80;y=0x80;
                write_comm(y);             //设置坐标
                write_comm(x);
                for (j=0;j<32;j++)
                {
                    for (i=0;i<16;i++)
                    {
                       write_data(0x00);
                    }
                     write_comm(++y);
                    write_comm(x);
            }
                x=0x88;y=0x80;
                write_data(0x00);
                write_comm(y);
                write_comm(x);
                for (j=32;j<64;j++)
                {
                    for (i=0;i<16;i++)
            {
                        write_data(0x00);
                    }
                    write_comm(++y);
                write_comm(x);
            }
                write_comm(0x32);//基本指令集,绘图显示
      break;
    }
}



void lcd_demo(void)
{
    GUI_ClearSCR(0);
    paint(paint_buffer1);
    Delay(200000);
    GUI_ClearSCR(0);
}

//============================================================================================
//*** 函    数:location(int y,int x)
//*** 功    能:汉字定位
//*** 参    数:
//============================================================================================
void location(int y,int x)
{
  switch(y)
  {case 0:
    write_comm(0x80 | x);
    break;
   case 1:
    write_comm(0x90 | x);
    break;
   case 2:
    write_comm(0x88 | x);
    break;
   case 3:
    write_comm(0x98 | x);
    break;
  }
}

void display( char *str)
{
  while(*str != '\0')
  {
    write_data(*str);
    str++;
  }
}



//==========================================================
//      在LCD上显示
//==========================================================
void  zlg_disp()
{
 //     unsigned x;
      unsigned char lcd_buffer[16];
      unsigned char hz_1[]={"年月日星期日一二三四五六键盘温度"};


      //x=fTemp*10;
      lcd_buffer[0]=' ';
      lcd_buffer[1]=' ';
      lcd_buffer[2]=' ';
      lcd_buffer[3]=' ';
      lcd_buffer[4]=hz_1[24];
      lcd_buffer[5]=hz_1[25];
      lcd_buffer[6]=hz_1[26];
      lcd_buffer[7]=hz_1[27];
      lcd_buffer[8]=':';
      lcd_buffer[9]=ascii_tab[1];
      lcd_buffer[10]=ascii_tab[2];
      lcd_buffer[11]='H';
      lcd_buffer[12]=' ';
      lcd_buffer[13]=' ';
      lcd_buffer[14]=' ';
      lcd_buffer[15]=' ';
      disp_line(3,lcd_buffer);

}

这个不用修改优先级,所以startup_ewarm.c不用动。

具体的就不讲解了,地址后期会附上


文章作者: michaelming
版权声明: 本博客所有文章除特別声明外,均采用 CC BY 4.0 许可协议。转载请注明来源 michaelming !
